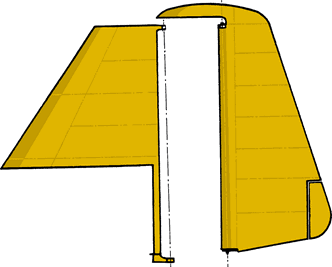

KIELVLAK

Het kielvlak is op dezelfde wijze opgebouwd als het stabilo (twee liggers, ribben en metalen huid). Het is op drie punten aan de romp bevestigd n.l. op een punt met de voorligger en op twee punten met de achterligger. De beslagen voor het ophangen van het richtingsroer zijn bevestigd aan de achterligger.

RICHTINGSROER

Evenals het hoogteroer is ook het richtingsroer geheel van metaal vervaardigd en bekleed met doek. De D-vormige torsiekoker loopt ononderbroken door van de eerste tot de laatste rib. Aan deze ribben zijn respectievelijk een pen en een kogellager voor net ophangen van het roer bevestigd, terwijl de hefboom voor de besturing eveneens aan rib 0 is aangebracht.
